智能换热机组
一、 智能换热机组 1、 适用范围： 同心智能换热机组是集板式换热器、循环泵、补水泵、变频器、过滤器、阀门、控制仪表于一体的整体设备，可广泛用于工业生产、公共建筑、住宅等等。
详细介绍

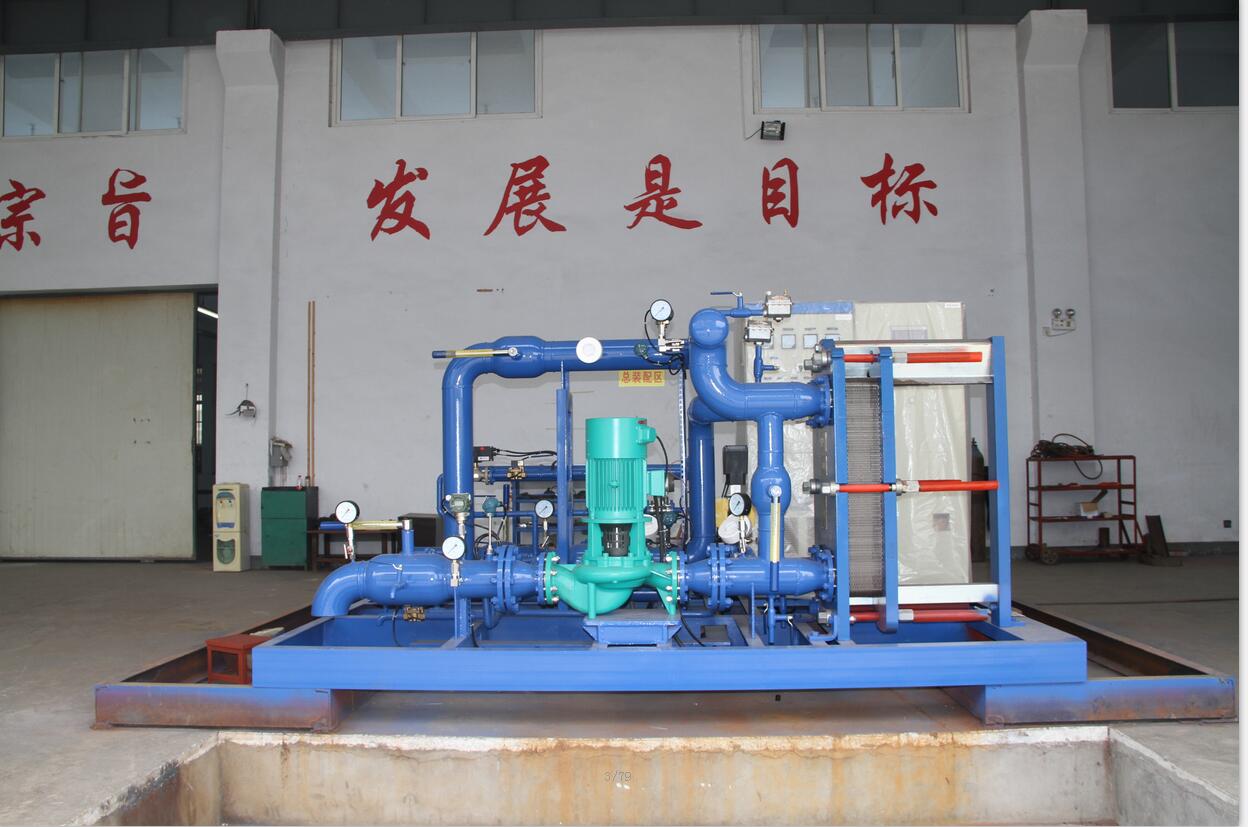

一、智能换热机组
1、适用范围：
同心智能换热机组是集板式换热器、循环泵、补水泵、变频器、过滤器、阀门、控制仪表于一体的整体设备，可广泛用于工业生产、公共建筑、住宅建筑等的采暖、生活热水及热电联产系统的换热。尤其适用于集中供热或自备锅炉的单位，适用于各种使用热水的场所，如高级宾馆、饭店、机关、学校、工矿、部队的采暖、浴水、生活热水、游泳池用水的加温等等。
2、产品概述

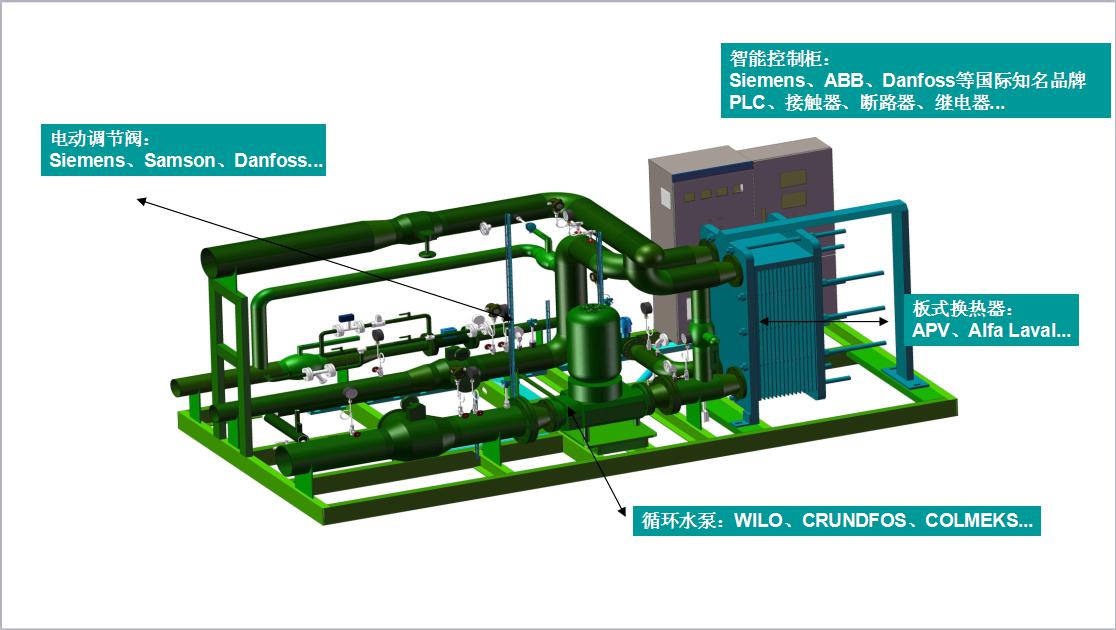

智能换热机组是集成了板式换热器、循环泵、补水泵、一补二系统、传感器、仪表、电动调节阀及电气控制系统等于一体的智能化设备。产品设计和装配之前都进行了科学计算和优化设计，结构布局合理，硬件配置先进精良，控制系统先进，智能化管理，操作简单方便。
从产品的设计研发到产品的安装，我们严格坚持环保标准；从核心部件到每个零部件都严格坚持质量标准，选择最优质的产品，从而保证整机设备的优秀品质和安全性能。
换热机组采用的“一次网补充二次网回水”的定压补水方式，相比传统的定压罐或者补水箱补水方式，“一次网回水补充 二次网回水”的补水方式更具优势：水质标准更高：由于一次网循环水已经经过软化、除氧等工艺处理，水质更符合二次网对补充水质的要求；采用一次网回水补充二次网回水的补水模式，建站时就减少了软化水处理系统、蓄水箱、补水泵、补水变频器、电接点压力表等设备的采购和安装，可以大大减少换热站建设的前期投入和后期的运行费用。
3、一次网回水补充二次网回水系统
产品优势
◎ 应用领域广泛：工业生产、公共建筑、民用住宅等的采暖、生活热水及热电系统的换热。
◎ 布局合理，结构紧凑，占地面积小，相比传统自建换热站减少40%，节省基建投资。
◎ 系统管线设计合理，减少热损，提供换热效率。
◎ 智能化、自动化程度高，液晶显示，方便现场监控，可无人值守，实现远程监控和集中管理。
◎ 高效节能：采用“质、量”联合调节，全年热电综合节能率可达30～40%，最大程度节省运行成本和降低能耗。
◎ 安装使用方便，安装调试工作已在工厂内完成，现场安装只需将进出水管道、电源对接，即可投入运行。
◎ 机组采用“一次网回水补充二次网回水”和补水箱定压补水系统双套补水装置，用户可根据实际情况进行合理选择使用。
4、智能控制
同心智能换热机组智能控制系统采用支持触摸功能的人机操作界面，集数据监测、历史数据记录、实时曲线分析、控制功能操作、远程数据控制等功能于一体，既可以实现远程集中管理，又可以实现各系统独立运行。
（1）监测现场温度、压力、流量、热量数据；
（2）监测室外温度、变频器运行频率、水泵工作状态、电动阀开度数据；
（3）根据不同室外温度和不同用户需求，对电动阀门开度、变频器运行频率进行控制，实现质调节、量调节以及质、量联合调节；
（4）支持多种通讯方式：GPRS、CDMA、ADSL、光纤等；
（5）与上位机组成SCADA系统，实现全网控制。
调度中心监控系统通过光纤或者无线网络将所有的换热机组连接起来，实现对每个换热机组运行数据和运行工况的采集，同时监控系统可以根据运行需求对换热机组进行集中远程调度，实现集中化控制、精细化管理。
5、规格参数：
6、系统运行控制和保护策略部分
（1）温度控制策略
室外温度补偿控制策略。
二次供水温度控制策略。
时间段对二次供水温度曲线的补偿控制策略。
二次平均温度曲线控制策略。
（2）压力控制策略
二次回水定压控制策略。
次网补充二次网控制策略。
超压保护控制策略。
（3）流量控制策略
为了做到经济运行和热网平衡调节，要求热网监控系统配备一次网瞬时流量控制功能。通过对一次供热系统的流量检测、分析、结合实际供热情况，给出最佳的流量值。通过调节一次侧电动调节阀开度或变频循环泵频率，使之按设定值运行在供热系统满足用户需求的前提下，保证最佳工况。采用智能PID算法，保证一次管网瞬时流量的恒定。
（4）联锁保护控制策略
当水箱水位高于高限值时应自动启动补水泵进行定压补水并做自锁，当二次网回水压力值高于定压值时启动变频循环泵并做自锁，进行二次网供回水压差调节此时延时开启一次网电动调节阀进行二次网供水温度自动调节。当水箱水位低于低限时补水阀门开启，对补水箱进行补水，当水位低于低低限值时停止补水泵，直到水箱水位高于高限时补水泵重新启动。
当二次网供水温度高于高高限值时、二次侧供回压差低于低低限值时或当所有循环水泵停止或停电时，一次侧电动调节阀自动关闭。当二次网供水压力值高于高高限值时或当二次网回水压力值低于低低限时为保护设备，停止整个换热机组的运行，直到故障解除后，再投入运行。
1、适用范围：
同心智能换热机组是集板式换热器、循环泵、补水泵、变频器、过滤器、阀门、控制仪表于一体的整体设备，可广泛用于工业生产、公共建筑、住宅建筑等的采暖、生活热水及热电联产系统的换热。尤其适用于集中供热或自备锅炉的单位，适用于各种使用热水的场所，如高级宾馆、饭店、机关、学校、工矿、部队的采暖、浴水、生活热水、游泳池用水的加温等等。
2、产品概述
智能换热机组是集成了板式换热器、循环泵、补水泵、一补二系统、传感器、仪表、电动调节阀及电气控制系统等于一体的智能化设备。产品设计和装配之前都进行了科学计算和优化设计，结构布局合理，硬件配置先进精良，控制系统先进，智能化管理，操作简单方便。
从产品的设计研发到产品的安装，我们严格坚持环保标准；从核心部件到每个零部件都严格坚持质量标准，选择最优质的产品，从而保证整机设备的优秀品质和安全性能。
换热机组采用的“一次网补充二次网回水”的定压补水方式，相比传统的定压罐或者补水箱补水方式，“一次网回水补充 二次网回水”的补水方式更具优势：水质标准更高：由于一次网循环水已经经过软化、除氧等工艺处理，水质更符合二次网对补充水质的要求；采用一次网回水补充二次网回水的补水模式，建站时就减少了软化水处理系统、蓄水箱、补水泵、补水变频器、电接点压力表等设备的采购和安装，可以大大减少换热站建设的前期投入和后期的运行费用。
3、一次网回水补充二次网回水系统
产品优势
◎ 应用领域广泛：工业生产、公共建筑、民用住宅等的采暖、生活热水及热电系统的换热。
◎ 布局合理，结构紧凑，占地面积小，相比传统自建换热站减少40%，节省基建投资。
◎ 系统管线设计合理，减少热损，提供换热效率。
◎ 智能化、自动化程度高，液晶显示，方便现场监控，可无人值守，实现远程监控和集中管理。
◎ 高效节能：采用“质、量”联合调节，全年热电综合节能率可达30～40%，最大程度节省运行成本和降低能耗。
◎ 安装使用方便，安装调试工作已在工厂内完成，现场安装只需将进出水管道、电源对接，即可投入运行。
◎ 机组采用“一次网回水补充二次网回水”和补水箱定压补水系统双套补水装置，用户可根据实际情况进行合理选择使用。
4、智能控制
同心智能换热机组智能控制系统采用支持触摸功能的人机操作界面，集数据监测、历史数据记录、实时曲线分析、控制功能操作、远程数据控制等功能于一体，既可以实现远程集中管理，又可以实现各系统独立运行。
（1）监测现场温度、压力、流量、热量数据；
（2）监测室外温度、变频器运行频率、水泵工作状态、电动阀开度数据；
（3）根据不同室外温度和不同用户需求，对电动阀门开度、变频器运行频率进行控制，实现质调节、量调节以及质、量联合调节；
（4）支持多种通讯方式：GPRS、CDMA、ADSL、光纤等；
（5）与上位机组成SCADA系统，实现全网控制。
调度中心监控系统通过光纤或者无线网络将所有的换热机组连接起来，实现对每个换热机组运行数据和运行工况的采集，同时监控系统可以根据运行需求对换热机组进行集中远程调度，实现集中化控制、精细化管理。
5、规格参数：
| 机组型号 | 热负荷KW | 供热面积m2 | 机组尺寸 mm L×W×H | 机组重量Kg |
| TXJZ—A600/16—WDSK | 600 | 10000 | 3350×2000×1600 | 3000 |
| TXJZ—A3000/16—WDSK | 3000 | 50000 | 3350×2000×1600 | 3600 |
| TXJZ—A5000/16—WDSK | 5000 | 80000 | 4130×2300×1800 | 4100 |
| TXJZ—A6000/16—WDSK | 6000 | 100000 | 4800×2300×2200 | 5200 |
| TXJZ—A9000/16—WDSK | 9000 | 150000 | 4800×2300×2200 | 5800 |
6、系统运行控制和保护策略部分
（1）温度控制策略
室外温度补偿控制策略。
二次供水温度控制策略。
时间段对二次供水温度曲线的补偿控制策略。
二次平均温度曲线控制策略。
（2）压力控制策略
二次回水定压控制策略。
次网补充二次网控制策略。
超压保护控制策略。
（3）流量控制策略
为了做到经济运行和热网平衡调节，要求热网监控系统配备一次网瞬时流量控制功能。通过对一次供热系统的流量检测、分析、结合实际供热情况，给出最佳的流量值。通过调节一次侧电动调节阀开度或变频循环泵频率，使之按设定值运行在供热系统满足用户需求的前提下，保证最佳工况。采用智能PID算法，保证一次管网瞬时流量的恒定。
（4）联锁保护控制策略
当水箱水位高于高限值时应自动启动补水泵进行定压补水并做自锁，当二次网回水压力值高于定压值时启动变频循环泵并做自锁，进行二次网供回水压差调节此时延时开启一次网电动调节阀进行二次网供水温度自动调节。当水箱水位低于低限时补水阀门开启，对补水箱进行补水，当水位低于低低限值时停止补水泵，直到水箱水位高于高限时补水泵重新启动。
当二次网供水温度高于高高限值时、二次侧供回压差低于低低限值时或当所有循环水泵停止或停电时，一次侧电动调节阀自动关闭。当二次网供水压力值高于高高限值时或当二次网回水压力值低于低低限时为保护设备，停止整个换热机组的运行，直到故障解除后，再投入运行。
